Техника и приемы ручной дуговой сварки

Попробуем получить некоторое представление о том, что же это такое:

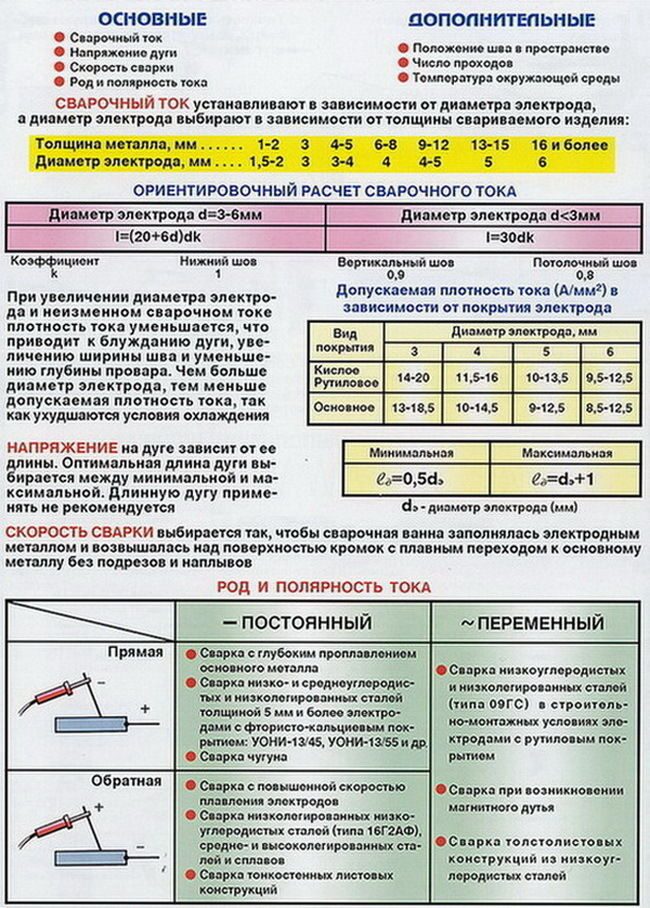

РЕЖИМЫ РУЧНОЙ ДУГОВОЙ СВАРКИ

---

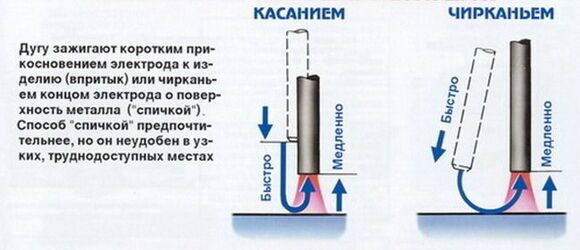

ЗАЖИГАНИЕ (ВОЗБУЖДЕНИЕ) СВАРОЧНОЙ ДУГИ

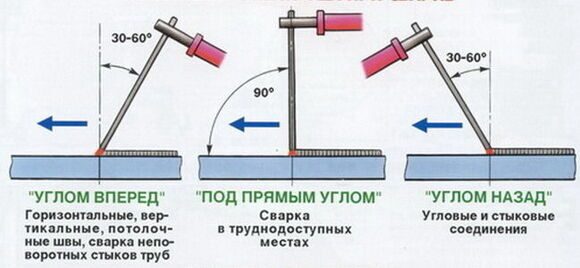

ПОЛОЖЕНИЕ ЭЛЕКТРОДА ПРИ СВАРКЕ

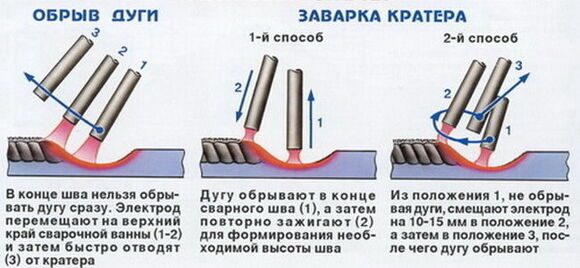

ОБРЫВ ДУГИ В КОНЦЕ СВАРНОГО ШВА

---

СВАРКА В НИЖНЕМ ПОЛОЖЕНИИ

---

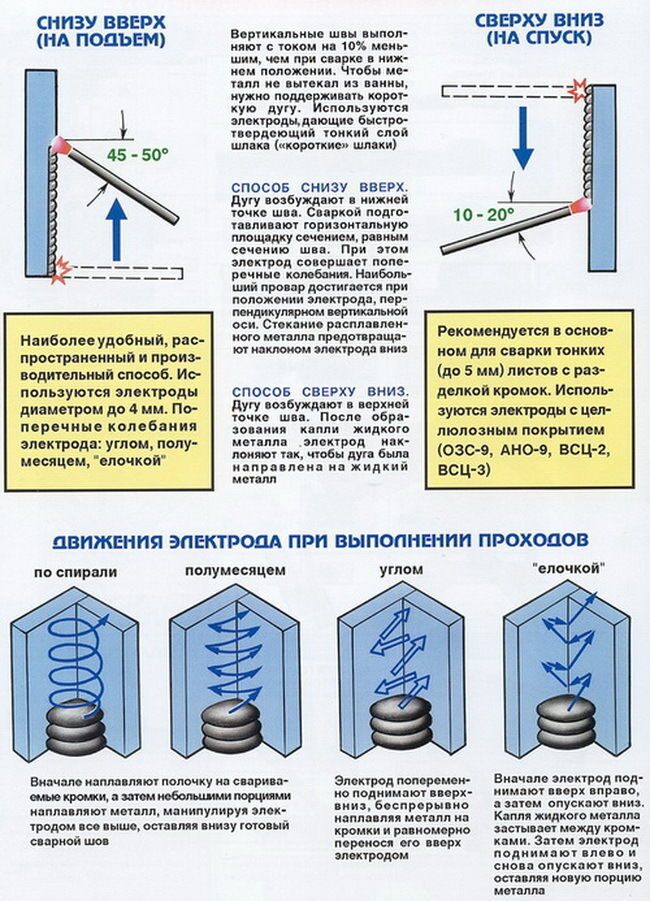

СВАРКА ВЕРТИКАЛЬНЫХ ШВОВ

---

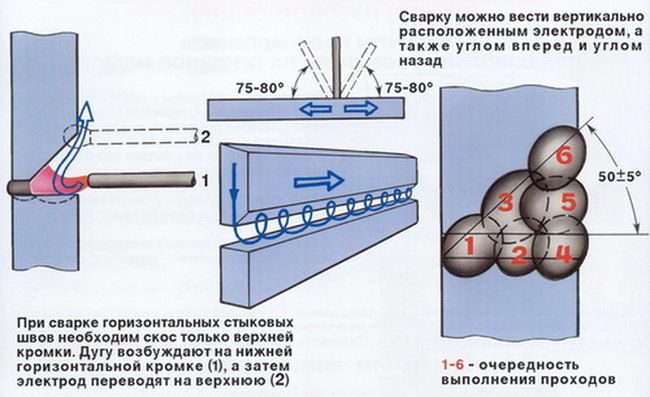

СВАРКА ГОРИЗОНТАЛЬНЫХ ШВОВ НА ВЕРТИКАЛЬНОЙ СТЕНЕ

---

СВАРКА В ПОТОЛОЧНОМ ПОЛОЖЕНИИ

---

ОСНОВНЫЕ ТИПЫ И РАЗМЕРЫ СВАРНЫХ СОЕДИНЕНИЙ

---

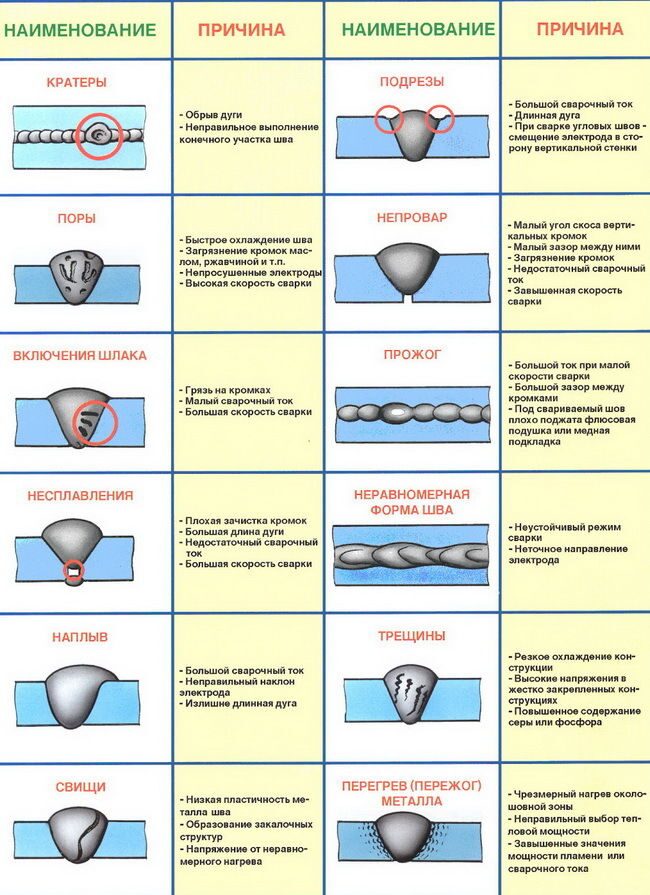

ДЕФЕКТЫ СВАРНЫХ ШВОВ И СОЕДИНЕНИЙ
